- Konsern Anlegg har SattLine styresystem, som kontrollerer og overvåker prosessanlegget, og Landteknikk's LibLT som biblioteksbase. Applikasjonsbibliotekene har alle prefiks (begynner med bokstavene) "FR" (stor "FR" for program og "fr" for biblioteker).
- FR er det overordnede programmet som inneholder alle fellesfunksjoner, som for eksempel alarmhåndtering og rapportering.
- "FR3" er programmet for meieri prosessen, mens
- "FR4" er programmet som kontrollerer renseanlegget.
- Hardware-plattformen består av 7 arbeidsstasjoner og 6 kontrollere (PLSer). Her er det en konfigurasjonsskisse over anlegget.
- Detaljer om hardware finnes i kapitlet "Teknisk Beskrivelse".
- Flytskjema for prosessanlegget er tilgjengelig i .pdf-format fra "Funksjons Beskrivelse". Det er også en link i hver enkelt tankgruppe til det aktuelle flytskjema.
System
Arbeidsstasjoner: Machine ID Lisense ID Lisense Key IPadresse WS1, Kontrollrom
00-08-02-53-CC-16 73643 79-7C-7F-19 172.16.0.101 WS2, Kontrollrom
00-02-A5-F4-F5-27 73644 35-7F-A5-92 172.16.0.102 WS3, Laberatorie
00-0F-20-FB-C8-85 73645 05-B5-86-FC 172.16.0.103 WS4, Kjørehall
00-50-8B-E9-23-57 73646 34-EA-00-2B 172.16.0.104 WS5, CC Ysteri
00-0F-20-FB-C8-9C 73649 79-2B-C2-5F 172.16.0.105 WS6,Tapperi
00-0F-20-FB-C8-82 73650 41-40-7B-BB 172.16.0.106 WS7, Renseanlegg
00-0E-7F-60-5E-40 73647 78-54-41-B1 172.16.0.107 Soft, Tavlerom 1etg
00-0B-CD-3C-C1-44 73648 6E-7A-61-D7 172.16.0.6 Reserve Soft, Tavlerom 1etg
00-0F-20-FB-C7-FD 73961 59-32-46-B2 172.16.0.6 Prog1, Teknisk
00-09-6B-D0-25-4C 73627 4F-13-B1-02 172.16.0.52
- Styresystemer
- System 1, Tavlerom kjeller. IPadresse 172.16.0.1
- System 2, Tavlerom 1. etg. IPadresse 172.16.0.2
- System 3, Tavlerom 1. etg. IPadresse 172.16.0.3
- System 4, Tavlerom 1. etg. IPadresse 172.16.0.4
- System 6, Tavlerom 1. etg. IPadresse 172.16.0.6 (se tabell ovenfor)
- System 7, Renseanlegg kj. IPadresse 172.16.0.7
- Flytskjema for prosess-anlegget pr. desember 2004:
- Se manualer og dokumentasjon i SattLine for detaljer om styresystemet.
- .
- .
- .
- .
- .
- .

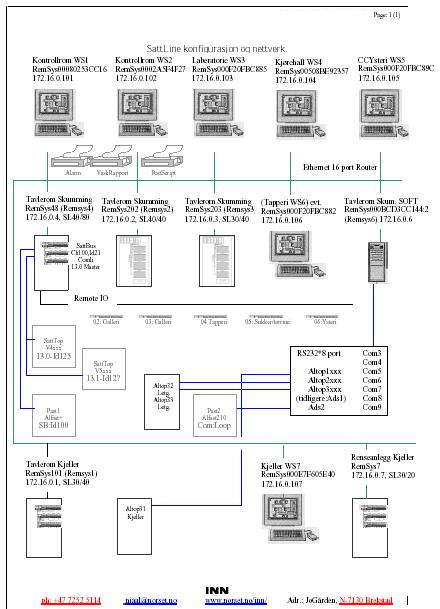

- Konsern Anlegg SattLne nettverk.
