- Tgr110 består av T111-T115 (tidligere tank 111-115, T114 er tatt ut av drift).
- Vaskestasjonen består av fire vaskekurser og fem tanker (hvorav fire er i bruk). I tillegg finnes det en vaskekurs for internvask, dvs. vask av tanker i vaskestasjonen.
- Produkter
- De opprinnelige fem tankene i denne gruppen var konstruert for å kjøre vask på samme måte som vaskestasjonen for pasteurisert side Tgr120. De benyttes nå andre vaskemidler og derfor er returhatvanstank tatt ut av funksjon. T113 er også endret fra å være en hetvanstank til å bli en nettvanstank.
- De fire vaskekursene styres av en 68-stegs sekvens. Denne er detaljert beskrevet i standard dokumentasjon for Landteknikk's Lib LT . Du kan finne deler av denne dokumentasjonen under linjebeskrivelse på denne siden.
- Programfunksjonen er dokumentert i sw-filen, som også har en tilhørende innholdsfortegnelse i swi-filen.

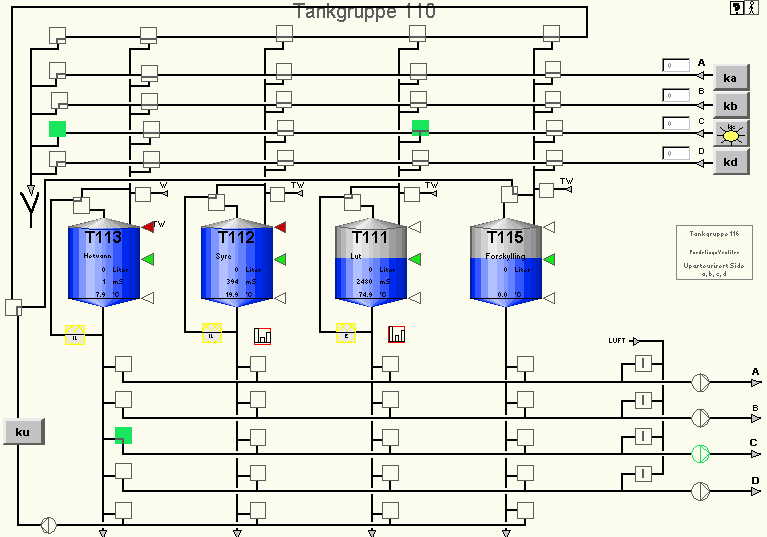

- Flytskjema for denne tankgruppen finner du her.
- Se linjebeskrivelse for nærmere informasjon.
- Tankene er av xxtype og ble innstalert i 19xx.
- T111, xxLeverandør, xxType, 6.000 liter, id.ref. 18111
- Instrumentering (lokal utgave, eget vindu)
Høynivå Cardell (web utgave, eget vindu) Lavnivå Gems Nivåcelle LTlevel Temperaturføler LTtemp - T112, xxLeverandør, xxType, 6.000 liter, id.ref. 18112
- Instrumentering (lokal utgave, eget vindu)
Høynivå Cardell (web utgave, eget vindu) Lavnivå Gems Nivåcelle LTlevel Temperaturføler LTtemp
- T113, xxLeverandør, xxType, 8.000 liter, id.ref. 18113
- Instrumentering (lokal utgave, eget vindu)
Høynivå Cardell (web utgave, eget vindu) Lavnivå Gems Nivåcelle LTlevel Temperaturføler LTtemp
- T114, xxLeverandør, xxType, 6.000 liter, id.ref. 18114
- Instrumentering (lokal utgave, eget vindu)
Høynivå Cardell (web utgave, eget vindu) Lavnivå Gems Nivåcelle LTlevel Temperaturføler LTtemp
- T115, xxLeverandør, xxType, 8.000 liter, id.ref. 181125
- Instrumentering (lokal utgave, eget vindu)
Høynivå Cardell (web utgave, eget vindu) Lavnivå Gems Nivåcelle LTlevel Temperaturføler LTtemp
- En vaskekurs består av et stegprogram som kontrollerer vaskeprosessen.
- Vaskekursens omfattende funksjonalitet er her beskrevet i en tabell (se eventuell oppdatert utgave her):
| Generell kursbeskrivelse 68steger LibLT | 05.11.2004 | ||
| Steg G 1 2 12 21 121 ST | Tur | Retur | Betingelse kom. |
| ** Grensemelk | |||
| 01 GS 1 2 12 21 121 .. | Nettvann | Gr. m/sluk | 01-steg01/(mengde) |
| 02 GS 1 2 12 21 121 .. | Pause | Gr. m/sluk | 02-steg02 |
| 03 GS 1 2 12 21 121 .. | Nettvann | Gr. m/sluk | 03-steg03/(mengde) |
| 04 GS 1 2 12 21 121 .. | Pause | Gr. m/sluk | 04-steg04 |
| 05 GS 1 2 12 21 121 .. | Forskylling | Gr. m/sluk | 05-steg05/CS-nedt |
| ** Forskylling | |||
| 06 NG 1 2 12 21 121 .. | Forskylling | Sluk | 06-steg06 |
| 07 NG 1 2 12 21 121 .. | Drenering | Sluk | 07-steg07 |
| 08 .. 1 2 12 21 121 .. | Forskylling | Sluk | 08-steg08 |
| 09 .. 1 2 12 21 121 .. | Forskylling | Sluk | 09-steg09 |
| 10 .. 1 2 12 21 121 .. | Pause-B1 | Sluk | 11-pause-B1 |
| 11 .. 1 2 12 21 121 .. | Blåsing | Sluk | 21-blås |
| 12 .. 1 2 12 21 121 .. | Drenering | Sluk | 23-dren |
| 13 | |||
| ** 1. Vaskemiddelperide | |||
| 14 .. 1 . 12 .. 121 .. | 1.vaskemiddel | Sluk | 13-tur 1 |
| 15 .. 1 . 12 .. 121 .. | Pause | Sluk | 10-pause |
| 16 .. 1 . 12 .. 121 .. | 1.vaskemiddel | Sluk | 14-tur 2A |
| 17 .. 1 . 12 .. 121 .. | 1.vaskemiddel | Sluk | 19-sorter/CS-oppt |
| 18 .. 1 . 12 .. 121 .. | 1.vaskemiddel | Retur 1. vaskemiddel | 16-sirk-V1+D69 |
| 19 .. 1 . 12 .. 121 .. | Pause B2 | Retur 1. vaskemiddel | 12-pause B2 |
| 20 .. 1 . 12 .. 121 .. | Blåsing | Retur 1. vaskemiddel | 21-blås |
| 21 .. 1 . 12 .. 121 .. | Drenering | Retur 1. vaskemiddel | 23-dren |
| ** 1. Mellomskylling | |||
| 22 .. 1 . 12 .. 121 .. | Hettvann | Retur 1. vaskemiddel | 13-tur 1 |
| 23 .. 1 . 12 .. 121 .. | Pause | Retur 1. vaskemiddel | 10-pause |
| 24 .. . . 12 .. 121 .. | Hettvann | Retur 1. vm/forskylling | 14-tur 2B |
| 24 .. 1 . .. .. … .. | Hettvann | Retur 1. vm/forskylling | 14-tur 2A |
| 25 .. 1 . .. .. … .. | Hettvann | Retur 1. vm/forskylling | 19-sorter |
| 26 .. . . 12 .. 121 .. | Pause B1 | Retur 1. vm/forskylling | 11-pause B1 |
| 27 .. . . 12 .. 121 .. | Blåsing | Retur 1. vm/forskylling | 21-blås |
| 28 .. . . 12 .. 121 .. | Drenering | Retur 1. vm/forskylling | 23-dren |
| ** 2. Vaskemiddelperiode | |||
| 29 .. . 2 .. 21 … .. | 2. Vaskemiddel | Sluk | 13-tur 1 |
| 30 .. . 2 .. 21 … .. | Pause | Sluk | 10-pause |
| 31 .. . 2 .. 21 … .. | 2. Vaskemiddel | Sluk | 14-tur 2A |
| 32 .. . . 12 .. 121 .. | 2. Vaskemiddel | Retur 1. vm/forskylling | 13-tur 1 |
| 33 .. . . 12 .. 121 .. | Pause | Retur 1. vm/forskylling | 10-pause |
| 34 .. . . 12 .. 121 .. | 2. Vaskemiddel | Retur 1. vm/forskylling | 14-tur 2A |
| 36 .. . . 12 .. 121 .. | 2. Vaskemiddel | Forskylling | 20-skille |
| 37 .. . 2 12 21 121 .. | 2. Vaskemiddel | Forskylling/retur.2.vm (2,21=Sluk) | 19-sorter/CS-oppt |
| 38 .. . 2 12 21 121 .. | 2. Vaskemiddel | Retur 2.vaskemiddel | 17-sirk-V2 |
| 39 .. . 2 12 21 121 .. | Pause B2 | Retur 2.vaskemiddel | 12-pause B2 |
| 40 .. . 2 12 21 121 .. | Blåsing | Retur 2.vaskemiddel | 21-blås |
| 41 .. . 2 12 21 121 .. | Drenering | Retur 2.vaskemiddel | 23-dren |
| ** 2. Mellomskylling | |||
| 42 .. . 2 12 21 121 .. | Hettvann | Retur 2. vaskemiddel | 13-tur 1 |
| 43 .. . 2 12 21 121 .. | Pause | Retur 2. vaskemiddel | 10-pause |
| 44 .. . . .. 21 121 .. | Hettvann | Retur 2. vaskemiddel | 14-tur 2B |
| 44 .. . 2 12 .. … .. | Hettvann. | Retur 2. vaskemiddel | 14-tur 2A |
| 45 .. . 2 12 .. … .. | Hettvann | Retur 2. vm/forskylling | 19-sorter/CS-nedt |
| 46 .. . . .. 21 121 .. | Pause B1 | Retur 2. vm/forskylling | 11-pause B1 |
| 47 .. . . .. 21 121 .. | Blåsing | Retur 2. vm/forskylling | 21-blås |
| 48 .. . . .. 21 121 .. | Drenering | Retur 2. vm/forskylling | 23-dren |
| ** 3. Vaskemiddelperiode | |||
| 49 .. . . .. 21 121 .. | 3. Vaskemiddel | Retur 2. vm/forskylling | 13-tur 1 |
| 50 .. . . .. 21 121 .. | Pause | Retur 2. vm/forskylling | 10-pause |
| 51 .. . . .. 21 121 .. | 3. Vaskemiddel | Retur 2. vm/forskylling | 14-tur 2A |
| 53 .. . . .. 21 121 .. | 3. Vaskemiddel | Forskyll | 20-skille |
| 54 .. . . .. 21 121 .. | 3. Vaskemiddel | Forskyll/retur 3. vm | 19-sorter/CS-oppt |
| 55 .. . . .. 21 121 .. | 3. Vaskemiddel | Retur 3. vaskemiddel | 18-sirk-V3 |
| 56 .. . . .. 21 121 .. | Pause B2 | Retur 3. vaskemiddel | 12-pause B2 |
| 57 .. . . .. 21 121 .. | Blåsing | Retur 3. vaskemiddel | 21-blås |
| 58 .. . . .. 21 121 .. | Drenering | Retur 3. vaskemiddel | 23-dren |
| ** 3. Mellomskylling | |||
| 59 .. . . .. 21 121 .. | Hettvann | Retur 3. vaskemiddel | 13-tur |
| 60 .. . . .. 21 121 .. | Pause | Retur 3. vaskemiddel | 10-pause |
| 61 .. . . .. 21 121 .. | Hettvann | Retur 3. vaskemiddel | 14-tur 2A |
| 62 .. . . .. 21 121 .. | Hettvann | Retur 3. vm/forskylling | 19-sorter/CS-nedt |
| **Hettvann | |||
| 63 .. 1 2 12 21 121 .. | Hettvann | Forskyll | 24-steg63/CS-tid HV*temp |
| 64 .. 1 2 12 21 121 .. | Hettvann | Hettvann | 25-steg64/temp |
| 65 .. 1 2 12 21 121 .. | Hettvann | Hettvann | 26-steg65 |
| 66 .. 1 2 12 21 121 .. | Pause B2 | Hettvann | 12-pause B2 |
| 67 .. 1 2 12 21 121 .. | Blåsing | Hettvann | 22-blås HV |
| 68 .. 1 2 12 21 121 .. | Drenereing | Hettvann | 27-dren HV |
| **Internvask | |||
| 70 Tømming | Pause | Sluk | Objekt svarer med LSL |
| 71 Drenering | Pause, slutt-tøm tank | Sluk | 23-dren |
| 72 Fyll Forskylling | Forskylling | Til tank på vask | 13-tur 1 |
| 72pPause | Pause | 11-pause B1 | |
| 73 Sikrulasjon Forskylling | Sirk forskylling | Til tank på vask | 16-sirk-V1 |
| 74 Drenering Forskylling | Drenereing | Sluk | 23-dren, eller SorterEkstraTid à Hopp til 72 |
| 75 Oppfylling vaskemidel | Vaskemidl | Til tank på vask | 13-tur 1 |
| 76 Sirkulasjon vaskemiddel | Vaskemidl | Til tank på vask | 17-sirk-V2 |
| 77 Drenering vaskemiddel | Pause | Sluk | 23-dren |
| 78 Skylling | Oppfylling Skylling | Til tank på vask | 13-tur 1 (internvask V1 og V2) |
| 78pPause Skylling | Pause | 12-pause B2 | |
| 79 | Sirkulasjon Skylling | Til tank på vask | 18-sirk-V3 |
| 80 | Drenering Skylling | Sluk | 23-dren, eller InterVaskProd<>0 Hopp til 75, eller SorterEkstraTid à Hopp til 78 |
