- Tgr60 består av T61, T62 og T63 (tidligere samme benevnelse). Ystetankene er på 12.000 liter benyttes for ysting av Cottage Cheese. Denne ostemassen transporteres etter ysting videre til T63 - Kjøletårn.
- Produkter
- Cottage Cheese Sk.melk: Fettfattig melk med maks.0,3% fett
- Tankgruppen har to transportlinjer.
- L62, som har betjeningspanelet i tankgruppen, transporterer ostemassen fra ystetankene til kjøletårnet T63.
- L63 er myselinje fra kjøletårn T63 til grensemelktanker, betjeningspanelet ligger i grensemelkgruppen Tgr100.
- Ostemassen fylles over i T65 og T66 i Tgr65 via OsteDrenerer via manuelle koblinger, tømmefunksjonen velges på T63.
- Programfunksjonen er dokumentert i sw-filen, som også har en tilhørende innholdsfortegnelse i swi-filen.

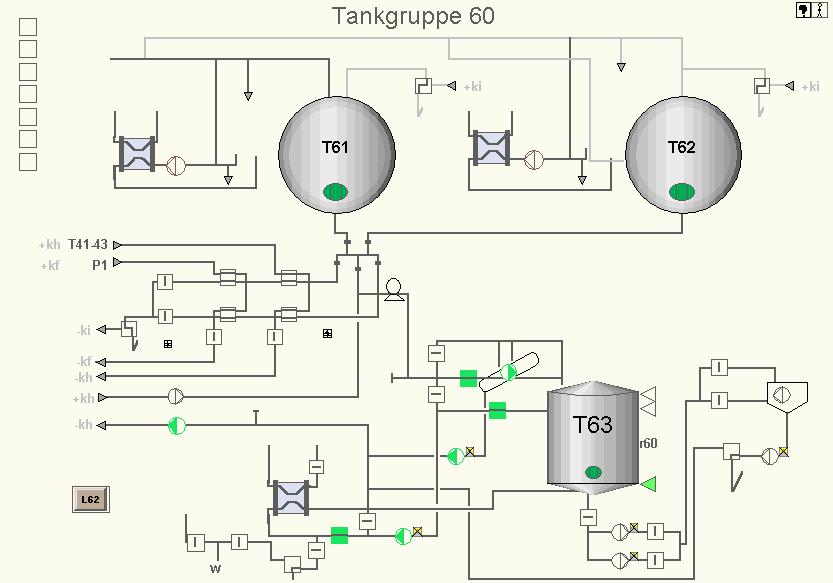

- Flytskjema for denne tankgruppen finner du her.
- Se linjebeskrivelse for nærmere informasjon.
- Ystetankene er MKT/Tebel, T61 ble installert i 19xx, mens T62 ble innstalert i 2003.
- T61, xxLeverandør, xxType, 12.000 liter, id.ref. 12361
- Instrumentering (lokal utgave, eget vindu)
Høynivå Lavnivå Nivåcelle Temperaturføler
- T62, xxLeverandør, xxType, 12.000 liter, id.ref. xx
- Instrumentering (lokal utgave, eget vindu)
Høynivå Lavnivå Nivåcelle Temperaturføler
- T63, xxLeverandør, xxType, xx.000 liter, id.ref. xx
- Instrumentering (lokal utgave, eget vindu)
Høynivå Lavnivå Nivåcelle Temperaturføler
- T61/62 fylles fra P1 eller fra Tgr40 via linje L43, ysteprosessen styres av ystekarets eget styringssystem. Det er nødvendig for å kunne fylle ystekarene at dette styringssystemet gir signaler om at det er klart for fylling.
- Tømming av ystekarene T61/62 mot skylletårnet T63 kan først utføres når den lokale ystekarstyringen gir signal om at den er klar for tømming.
Betjening av menyen utføres på vanlig måte i en singelmeny.
- Vask av ystekar T61/62 velges på objektet, også her er det nødvendig med signalutveksling med det lokale styringssystemet for at vask skal kunne startes.
- Skylletårnet T63 har følgende steg i den interne stegsekvensen:
- Steg 0: Init
- Steg 10: VannOppfylling til innvalgt mengde . Steges automatisk til neste steg
- Steg 12: Vent ca. 20 sek. Steges automatisk til neste steg
- Steg 14: Sirkulasjon(V5006, V5008, P05) aktiveres til steg 6
- Steg 20 ProduktOppfylling (V5005, P04), Mysebelte og luft pumpe(12360:30) startes manuelt, V5005 stenges ved stopp av Mysebelte, Ved LSH aktiveres V5016 + ”x min”, Steges manuelt videre
- Steg 22: Skylling av ost V5026 aktiveres under hele steg 4. V5016 ”x min” etter deaktiveres V5016 og aktiveres V2025,V5027 til TANK63-LSH er aktiv. Dette gjentas inntil innvalgt mengde vann er nådd. Steges automatisk til neste steg
- Steg 29: NedKjølling V5029 aktiveres inntil ønsket temp er nådd. Steges automatisk til neste steg
- Steg 30: Vent. Ventiler stenges og pumper stoppes. Steges manuelt til neste steg
- Steg 40:Tømming ( T65/T66 Klargjøres av OP) Oste Drener startes manuelt V5013, P01 V5009 P02 V5020 aktiveres. Ved stopp av Oste Drener stoppes P01. Ved TANK63-LSL steges automatisk videre
- Steg 41: Vente på LSL
- Steg 43: Ekstra Skylling Innvalgt mengde vann V5027, V5026, V5025. Ved TANK63-LSL steges automatisk videre til Steg0.
- Steg 51: Vask.
- .
- .
- .
- .
- .
