- Transporter fra og til tanker og linjer kan velges på "dobbelmeny"-moduler. Disse har, i motsetning til "singelmenyen", ofte et "mange til mange" forhold. Det vil si at ved hjelp av denne menyen kan du bestemme om:
- hvor produktet skal transporteres til, med valg av et objekt av mange og
- hvor produktet skal transporteres fra, med valg av et objekt av mange (Objekt kan være tank eller linje).
Emnet er ikke validert, men bruk gjerne den tilgjengelige informasjonen i ditt arbeide.

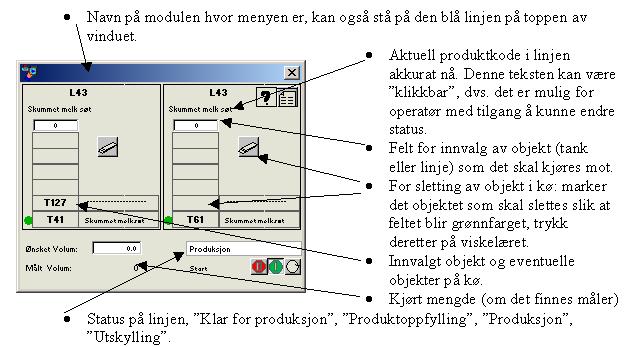

- Dobbel-menyen har flere knapper som du kan trykke på og det finnes et antall informasjoner som gjør kjøringen av prosessanlegget enklere:
Et begrep som gjelder i menyer, er "steging". "Steging" betyr at nederste objekt i køen fjernes og alle objekter som er lagt inn steger (beveger seg) ett steg nedover. Det finnes et antall regler for hvordan dette skal foregå, for detaljert beskrivelse vennligst se her-->
Emnet er ikke validert, men bruk gjerne den tilgjengelige informasjonen i ditt arbeide.
Følg bildene nedenfor for en typisk sekvens/ forløp av hendelser for en dobbelmeny.
Linjen er vasket og klar for bruk:
- En kan se at produktkodene på linjen er "Vasket", det betyr at linjen vil starte en produktoppfylling så snart som leverende og mottagende er valgt inn og er klare (det kan for noen linjer være konfigurert slik at mottagende tank ikke må velges inn for å kunne kjøre produktoppfylling).
- Operatøren har her valgt inn T41 som leverende tank og T61 som mottagende. T127 representerer en "ikke-fysisk" tank, dette betyr at skylling er lagt inn på kø . Skyllingen vil da starte automatisk så snart som T41 tas ut av køen. T41 vil slettes fra køen så snart den er tom eller om operatøren selv sletter denne fra køen.
- Dersom tankene som er innvalgt er klare, markeres køposisjonen for denne tanken med en grønn fylt sirkel foran tanknummeret.
- Dersom alt er klart, vil knappen bli synlig og kan du trykke på startknappens "1".

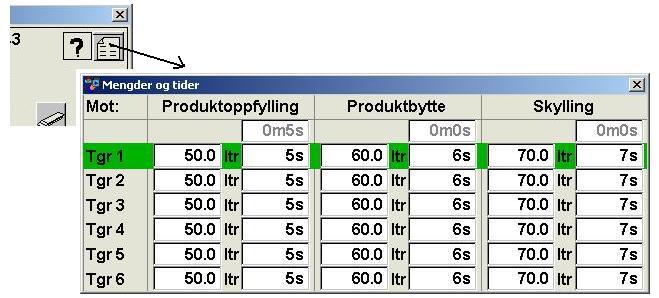

- Panelet med parametere for de forskjellige funksjonene finner du bak parameterikonet oppe til høyre i menyen:
Det finnes mengde- og tids-innstillinger for følgende tre funksjoner:
- Produktoppfylling: Utføres når linjen har "Vasket" eller "Skylt" som status.
- Produktbytte: Når linjens produktkoder ikke er lik leverende tanks produkt.
- Skylling: Når det er valgt objekt "127" (Vann/Skylling) i menyens venstre felt (leverende tank).
- Til venstre i dette parameterpanelet kan vi se en kollonne med definisjonene "Tgr1" til "Tgr6". Dette er de tankgruppene (Tgr) som denne linjen kan produsere imot (panelet er generelt laget med maksimalt 6 grupper, i de fleste tilfellene vil det prosessmessig være et færre antall grupper). Den tankgruppen som for øyeblikket er valgt er markert med grønn farge.

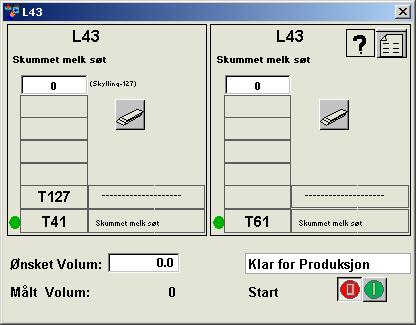

- Linjen er produktoppfylt og klar for produksjon:
- Når produktoppfyllingen er utført, det vil si at produktet er kommet fram til mottagende tank, er linjen klar for produksjon. Du kan se her at produktkodene på linjen er endret fra vasket til det aktuelle produktet som skal transporteres.
- Etter at produktoppfyllingen er avsluttet, på tid eller mengde, vil teksten "Klar for produksjon" stå over knappen.
- Du kan nå starte produksjonen ved å velge "1" på startknappen. Det er verd å merke seg at dobbellinjemenyen ikke vil automatisk gå over fra produktoppfylling til produksjon.
- Linjen er nå valgt til produksjon:
- Dersom linjen er instrumentert med mengdemåler vil transportert mengde være kontinuerlig oppdatert, se "Målt Volum".
- For enkelte linjer kan det være et krav at forvalgt mengde er valgt, det vil si at annen verdi en 0.0 står i feltet for "Ønsket Volum".
- Dersom du kan starte med "Ønsket Vilom" lik 0 vil produksjonen fortsette til leverende tank er tom eller til mottagende tank er full.

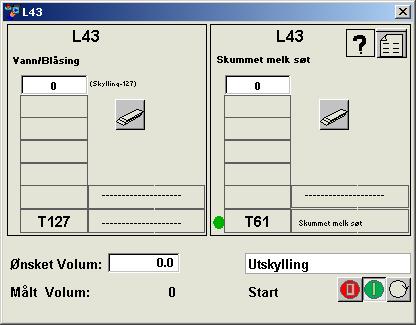

- Linjen er i utskylling:
- Bilde nedenfor viser siutasjonen like etter at leverende tank har gått tom eller opperatøren har slattet den fra køen.
- T127 (Vann) ligger inne som leverende tank og inngående produktkode på linjen har endret status til "Vann/Blåsing".
Linjen er nå ferdig skylt og mengde eller tid har avsluttet prosessen:
- Tankene er automatisk fjernet fra køene og status er "Skylt" på linjen.
- Linjen har nå "Skylt" status
- Detter er funksjonsmessig samme status som "Vasket". Linjen vil nå starte med produktoppfylling som beskrevet ovenfor.
